| 下地 | コンクリート 24N/mm2 | |||||
| ナイルプラグ | 5x25 | 6x30 | 8x40 | |||
| 埋込み深さ（mm） | 25 | 30 | 40 | |||
| 木ねじ径 | 3.1 | 3.5 | 3.5 | 4.5 | 4.5 | 5.8 |
| 最大荷重（kN） | 0.7 | 0.9 | 1 | 1.9 | 2.1 | 3.5 |
| 標準偏差 | 0.06 | 0.04 | 0.1 | 0.27 | 0.11 | 0.19 |
| 変動係数（%） | 6.9 | 3.5 | 9.8 | 13.7 | 4.7 | 5.2 |
| 下地 | ALC | |||
| ナイルプラグ | 5x25 | 6x30 | 8x40 | |
| 埋込み深さ（mm） | 25 | 30 | 40 | |
| 木ねじ径 | 4 | 5 | 5 | 5.8 |
| 最大荷重（kN） | 0.3 | 0.7 | 0.8 | 1 |
| 標準偏差 | 0.04 | 0.06 | 0.05 | 0.02 |
| 変動係数（%） | 11.3 | 8.8 | 5.3 | 2.1 |

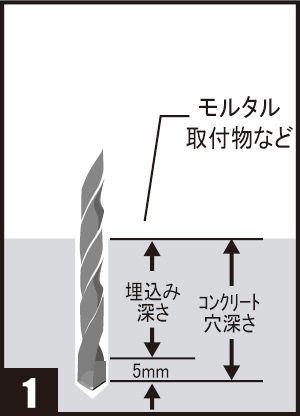

所定の径のドリルで、コンクリートに穴あけ。コンクリート穴深さはナイルプラグの埋め込み深さ+5mm以上。

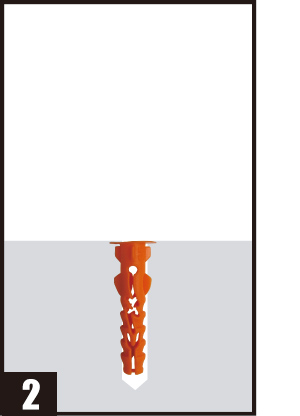

下穴にナイルプラグを挿入。

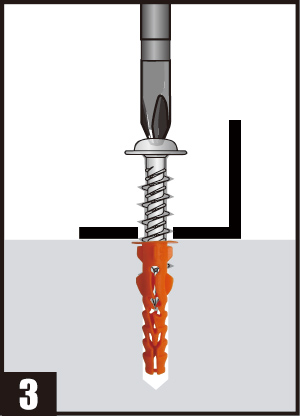

取付物の穴とナイルプラグの穴を合わせて木ねじなどをねじ込む。

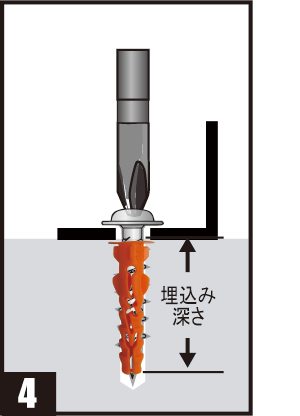

ねじ込み力を加減しながら最終的に締め付け。| サイズ | 商品コード | パッケージ仕様 | ドリル径 | CADデータ | 写真 | 試験成績書 | ||
| 呼び径×長さ | 本/パック | パック/中袋 | ||||||

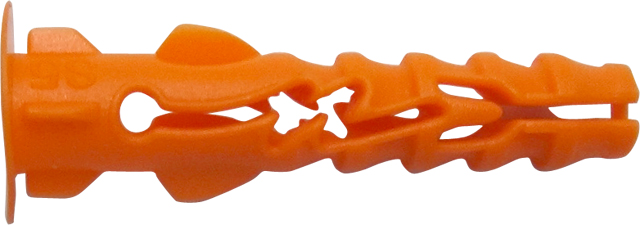

| 5 × 25 | 726801 | 50 | 5 | 5.0 | dxfdxf | jwdxf | jpgjpg | PDFPDF |
| 6 × 30 | 726812 | 40 | 5 | 6.0 | dxfdxf | jwdxf | jpgjpg | |

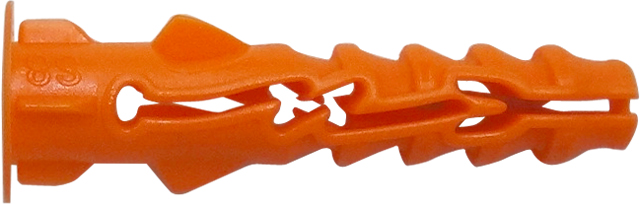

| 8 × 40 | 726823 | 20 | 5 | 8.0 | dxfdxf | jwdxf | jpgjpg | |

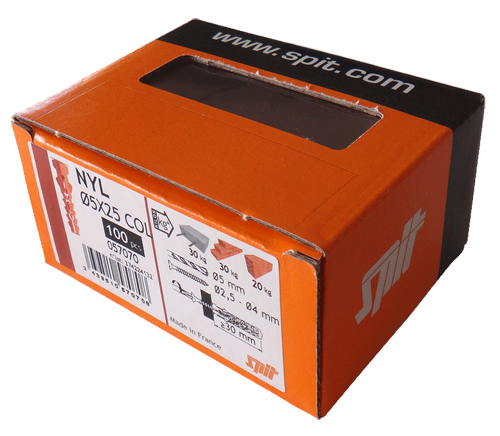

ナイルプラグBOX

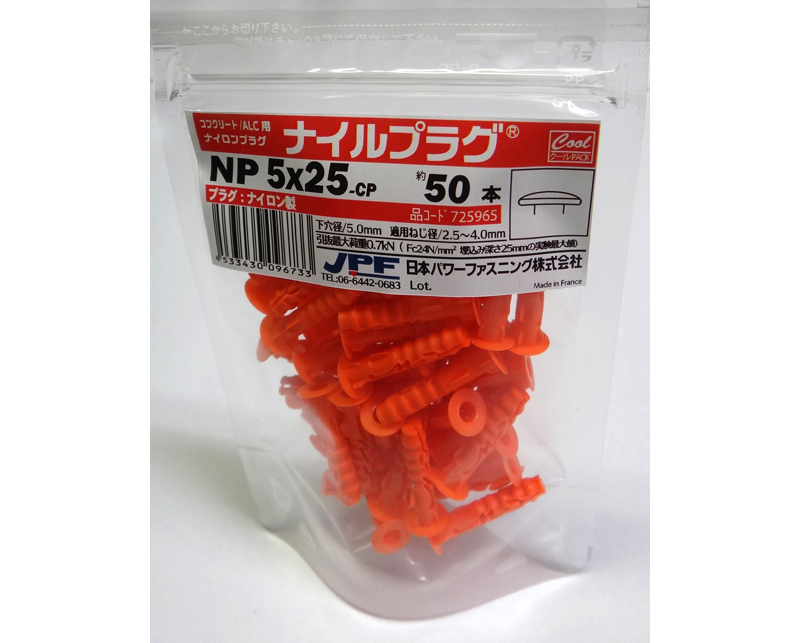

ナイルプラグパック
