サラ穴付き鋼板への
ねじ込みイメージ
| 下地鋼材 厚み(mm) | 引抜保持力(kN) |
| 4ﾐﾘ並目 | |
| 1.6 | 2.6 |
| 2.3 | 4.5 |
| 3.2 | 6.5 |
| 下地鋼材 | 引抜き保持力(kN) | ||
| 鋼種 | 4ミリ細目 | 4ミリ並目 | |
| アルミ材6063 | 1.2t | 1.0 | 1.0 |
| SPC材 | 1.6t | 2.0 | 2.3 |
| 2.3t | 3.6 | 3.8 | |
| リップ溝形鋼 | 1.6t | - | 2.6 |
| 2.3t | - | 4.5 | |
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||

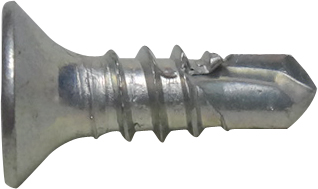

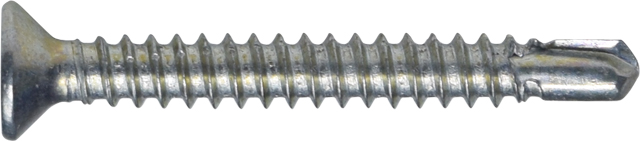

| 全ねじ | 4×13 | 012700 | 1000 | 10 | 1.6 | 2.3 | 3.8 | 5.0 | dxfdxf | jwjw | jpgjpg | PDFPDF |
| 4×16 | 012705 | 1000 | 10 | 1.6 | 3.0 | 3.8 | 7.0 | dxfdxf | jwjw | jpgjpg | ||

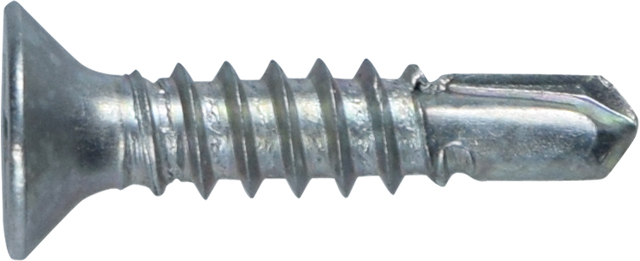

| 4×19 | 012707 | 1000 | 10 | 1.6 | 3.0 | 3.8 | 10.0 | dxfdxf | jwjw | jpgjpg | ||
| 4×25 | 012709 | 500 | 10 | 1.6 | 3.2 | 3.8 | 15.0 | dxfdxf | jwjw | jpgjpg | ||
| 4×30 | 012711 | 1000 | 5 | 1.6 | 3.2 | 3.8 | 20.0 | dxfdxf | jwjw | jpgjpg | ||
| 4×35 | 012713 | 1000 | 5 | 1.6 | 3.2 | 3.8 | 25.0 | dxfdxf | jwjw | jpgjpg | ||
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | 4×13 | 702514 | 1000 | 10 | 1.6 | 2.3 | 3.8 | 5.0 | dxfdxf | jwjw | PDFPDF | |
| 4×16 | 702525 | 1000 | 10 | 1.6 | 3.2 | 3.8 | 6.5 | dxfdxf | jwjw | |||
| 4×19 | 702536 | 1000 | 10 | 1.6 | 3.2 | 3.8 | 9.5 | dxfdxf | jwjw | jpgjpg | ||

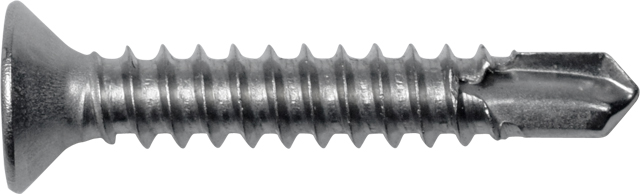

| 4×25 | 702547 | 500 | 10 | 1.6 | 3.2 | 3.8 | 15.5 | dxfdxf | jwjw | jpgjpg | ||
| 4×30 | 102260 | 1000 | 5 | 1.6 | 3.2 | 3.8 | 20.5 | dxfdxf | jwjw | |||
| 4×35 | 102271 | 1000 | 5 | 1.6 | 3.2 | 3.8 | 25.5 | dxfdxf | jwjw | |||
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||

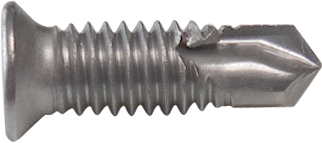

| 全ねじ | 4×13 | 335344 | 1000 | 10 | 1.6 | 3.0 | 2.8 | 4.0 | dxfdxf | jwjw | jpgjpg | PDFPDF |

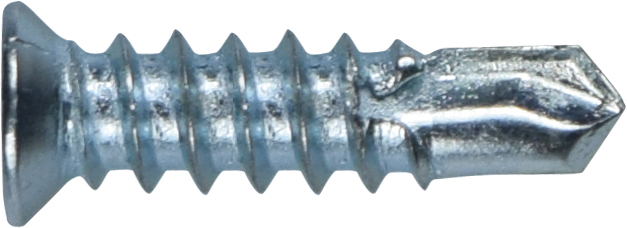

| （4×16） | 334652 | 1000 | 10 | 1.6 | 3.0 | 2.8 | 7.0 | dxfdxf | jwjw | jpgjpg | ||
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||
| 全ねじ | (4×13) | 727538 | 1000 | 10 | 1.6 | 3.0 | 3.4 | 4.5 | dxfdxf | jwjw | jpgjpg | 引抜き |

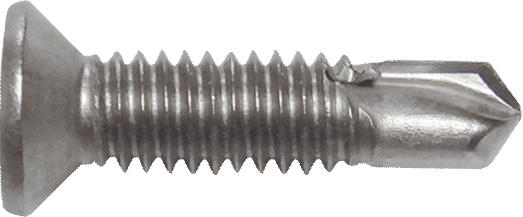

| (4×16) | 727549 | 1000 | 10 | 1.6 | 3.0 | 3.4 | 7.5 | dxfdxf | jwjw | jpgjpg | ||
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
| ねじタイプ | サイズ | 商品コード | 入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験成績書 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | 本/BOX | BOX/外箱 | 最小 | 最大 | 最小 | 最大 | ||||||

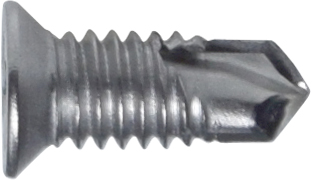

| 全ねじ | 4×10 | 701271 | 1000 | 10 | 1.6 | 2.0 | 2.9 | 3.0 | dxfdxf | jwjw | jpgjpg | 引抜き |
| （4×13） | 701282 | 1000 | 10 | 1.6 | 2.3 | 2.9 | 5.5 | dxfdxf | jwjw | jpgjpg | ||

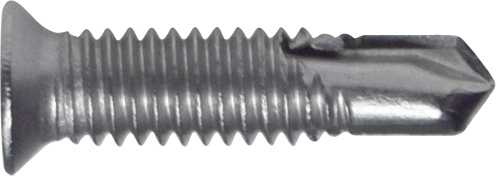

| 4×16 | 702569 | 1000 | 10 | 1.6 | 3.0 | 2.9 | 7.5 | dxfdxf | jwjw | jpgjpg | ||
| （4×19） | 701315 | 1000 | 10 | 1.6 | 3.0 | 2.9 | 10.5 | dxfdxf | jwjw | |||
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
| ねじタイプ | サイズ | 商品 コード |
入り数 | 適用板厚 | 締結厚(働き) | CADデータ | 写真 | 試験 成績書 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 呼び径×長さ | SG | NBS | 本 /BOX |
BOX /外箱 |
最小 | 最大 | 最小 | 最大 | SG | NBS | ||||

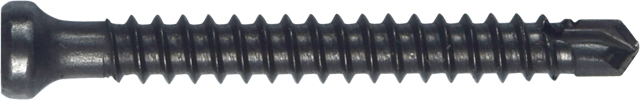

| 全ねじ | (3.5×32) | 715944 | ― | 500 | 10 | 1.2 | 2.0 | 4.5 | 22.2 | dxfdxf | jwjw | jpgjpg | jpgjpg | PDF （頭部なべ） |
( )付きの品目は受注生産品です。生産ロットや納期につきましてはお問い合わせください。
鉄用BOX
ステンレス用BOX
